Produktoversikt

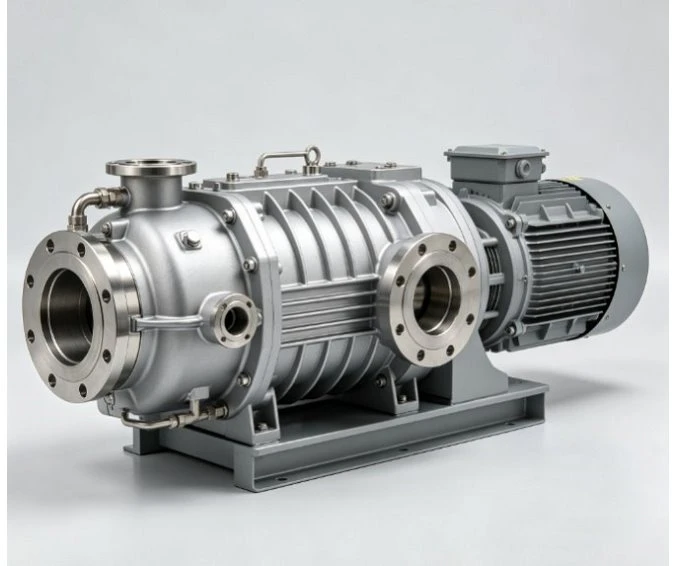

En vann-avkjølt tørrskruevakuumpumpe gir ren, olje-fri gasskompresjon inne i pumpekammeret mens den bruker en integrert væskekjølekrets for å håndtere termiske belastninger under kontinuerlig industriell drift.
To synkroniserte, sammengripende skruerotorer roterer i motsatte retninger uten å berøre hverandre eller pumpehuset. Fordi pumpekammeret ikke krever forseglingsolje eller smøring, elimineres risikoen for tilbakestrømning av- hydrokarboner eller oljeforurensning inn i vakuumprosessen.
Den vann-avkjølte konfigurasjonen er konstruert for prosesser som involverer høye kontinuerlige gassbelastninger, kondenserbare damper og krevende termiske sykluser der stabil kroppstemperaturkontroll er avgjørende for å forhindre rotorbinding eller for tidlig mekanisk slitasje.
Produkt teknisk oversikt
|
Teknisk spesifikasjon |
Standard konfigurasjonsdetaljer |
|
Pumpetype |
Tørr mekanisk skruevakuumpumpe |
|
Kjølemetode |
Lukket-sløyfe eller plantevann-kjølt krets |
|
Kompresjonskammer |
100 % olje-fri og kontakt-fri |
|
Rotordesign |
Variabel-flertrinns skrueprofil- |
|
Driftsprinsipp |
Positiv-forskyvning intern komprimering |
|
Duty Cycle |
24/7 kontinuerlig industridrift |
|
Valgparametere |
Arbeidstrykk, massegjennomstrømning, gasssammensetning, termisk belastning |
Tekniske fordeler med tørrskruedesignet
Null prosesskontaminering
Ingen tetningsolje eller tetningsvæske inne i kompresjonskammeret.
Tett termisk stabilitet
Kontrollert vannkjøling forhindrer varme punkter og termisk forvrengning av skrueelementer under kontinuerlige kjøringer.
Forenklet vedlikehold
Fravær av innvendige glidevinger eller tetningsvæsker reduserer rutinemessig væskeutskifting over hodet.
Industrielle applikasjonsdomener
Vakuumtørking og dehydrering:Fjerning av fuktighet eller gjenværende løsningsmidler fra bulkmaterialer under kontrollert undertrykk uten risiko for oljeforurensning.
Kjemisk destillasjon og fordampning:Sikker håndtering av organiske damper, gjenvinning av løsemidler og fraksjonerte destillasjonssløyfer.
Farmasøytisk behandling:Støtter tørking av aktiv farmasøytisk ingrediens (API), fryse-tørkende baksidesystemer og reaktoravgassing.
Vakuummetallurgi og varmebehandling:Håndtering av høy-temperaturavgassing og store gassvolumer under spesialisert metallbehandling.
Litium-ion-batteriproduksjon:Evakuering og tørking av elektrodematerialer og elektrolyttfyllingskamre der fuktighetskontrollen er absolutt.
Materialkompatibilitet og alternativer for overflatebeskyttelse
For etsende, sure eller kjemisk aktive industristrømmer kan standard metallurgi være utilstrekkelig. Egendefinerte konfigurasjoner kan omfatte:
Spesialisert rotormetallurgi:Legeringsalternativer skreddersydd for aggressive kjemiske miljøer.
Fluoropolymer / Anti-korrosjonsbelegg:Beskyttende lag påført på fuktede innvendige foringsrør og skrueprofiler for å motstå kjemisk angrep og forhindre partikkeloppbygging.
Akseltetningsrensing:Nitrogen- eller barrieregassrensearrangementer for å isolere mekaniske akseltetninger fra reaktive prosessmedier.
Driftsprinsipp og mekanisk arkitektur
Å forstå hvordan en tørrskruepumpe håndterer gass hjelper anleggsingeniører med å forhindre vanlige driftsfeil.
Gassinntak:Prosessgass kommer inn gjennom innløpsflensen og fanges mellom skruegjengene og pumpehuset.
Progressiv komprimering:Når rotorene dreier, reduseres volumet av den innestengte gasslommen systematisk når den beveger seg aksialt fra innløpet mot eksosåpningen.
Intern utflod:Den komprimerte gassen drives ut gjennom eksoslyddemperen mot atmosfærisk trykk eller forlinjetrykk.
Termisk styring:Kompresjon genererer betydelig varme, spesielt ved høyere trykkforhold. Kjølevann sirkulerer gjennom dedikerte innvendige kapper som omgir statorhuset, og fjerner varmen jevnt for å opprettholde trygge driftsklaringstoleranser mellom rotorene.
Komplett systemintegrasjon
Innløpsstøvfiltre
Unngå at partikler, avleiringer eller produksjonsrester skader tette skrueklaringer.
Kondensatorer og flytende knockout-kjeler
Fang opp tunge løsemidler eller vanndamp før de kommer inn i pumpekammeret.
Eksoslyddempere og -skrubbere
Reduser støy og nøytraliser skadelige eksosbiprodukter før de slippes ut i anleggets kanalnett.
Sjekkliste for installasjon, igangkjøring og infrastruktur
For å sikre problemfri-oppstart, bør anleggsingeniørteam bekrefte følgende nettstedsverktøy før installasjon:
Kjølevannskvalitet
Sørg for at vannets hardhet, pH-nivåer og antall suspenderte faste stoffer oppfyller produsentens spesifikasjoner for å unngå intern skalering.
Rørisolering
Bruk fleksible vibrasjonseliminatorer på innløps- og eksosrør for å forhindre at eksterne rørbelastninger forstyrrer pumpeinnrettingen.
Elektrisk forsyning
Bekreft at stabil spenning og frekvens samsvarer med drivmotorens spesifikasjoner.
Tilgang til vedlikehold
Oppretthold tilstrekkelig klaring rundt sklien for periodiske tetningsinspeksjoner og spyling av kjølekappen.
FAQ
Spørsmål: Hvordan finner jeg ut om prosessen min krever en vann-avkjølt skruepumpe i stedet for luft-?
Sv: Vann-avkjølte modeller anbefales når kontinuerlig varmebelastning overstiger den termiske spredningsevnen til omgivelsesluften, eller når installasjonsmiljøet har begrenset ventilasjon, tette utstyrskabinetter eller høye romtemperaturer. De gir mer stabil termisk klaringskontroll under 24/7 tung industribruk.
Spørsmål: Hvilket vedlikehold kreves for en tørrskruepumpe siden det ikke er olje i kompresjonskammeret?
A: Mens pumpekammeret fungerer uten prosess-kontaktolje, er det fortsatt nødvendig med periodisk vedlikehold. Dette inkluderer inspeksjon av den utvendige girkassesmøringen, spyling av vann-kjølekappene for å forhindre avleiring av mineraler, kontroll av akseltetningsrensing, utskifting av innløpspartikkelfiltre og overvåking av rotorklaringstoleranser under større overhalinger.
Spørsmål: Hvordan påvirker variabel gassgjennomstrømning motoreffekten på en tørrskruevakuumpumpe?
A: I motsetning til positive-fortrengningspumper med faste kompresjonsforhold som kan overbelaste under skiftende innløpstrykk, håndterer tørrskruepumper med optimaliserte rotorprofiler med variabel-pitch varierende gassmassegjennomstrømning jevnere. Imidlertid vil kraftige økninger i gasstetthet eller kraftige kondenserbare overspenninger midlertidig øke kravene til motorens dreiemoment.
Spørsmål: Kan vann-avkjølte tørrskrue vakuumpumper håndtere sykliske eller intermitterende batchoperasjoner?
A: Ja, men termiske stabiliseringsperioder må vurderes. I hurtigsyklus-ned-applikasjoner kan plutselige temperatursvingninger forårsake differensiell termisk ekspansjon mellom rotorene og foringsrøret. For-oppvarming eller kontrollerte-oppvarmingssykluser er noen ganger integrert i automatiserte kontrollpaneler for alvorlig syklisk bruk.
